STP生成树协议

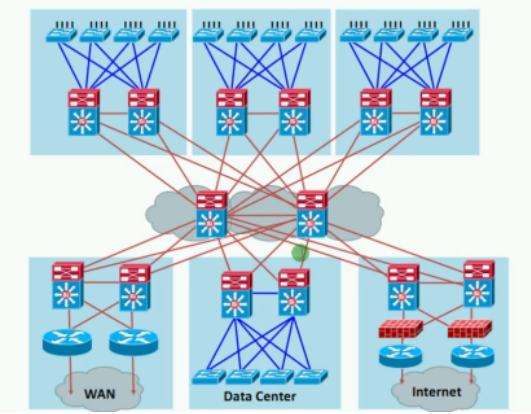

STP的背景：为了实现二层设备（Ethernet协议）之间的可靠性，企业网络通常拿多台设备或链路实现链路冗余备份，会引起环路

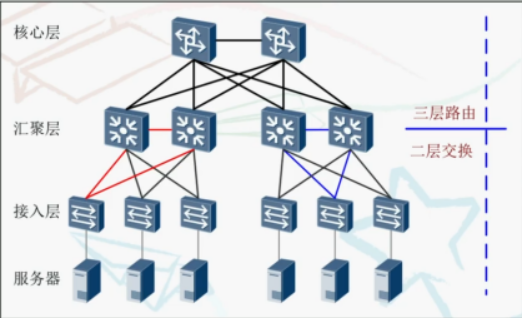

二层网络设计的需求和问题：
- 为了提高可靠性，交换机之间会通过多条链路相连，从而避免单点故障。
- 但也会带来一些致命的环路问题。
环路问题给用户带来的后果：网络体验差、延迟高、丢包 环路引起的问题：
- 极大占用链路带宽资源和设备资源，造成大量的垃圾流量

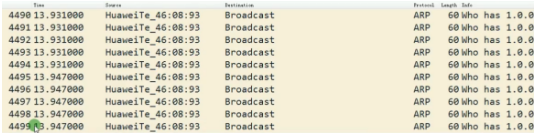

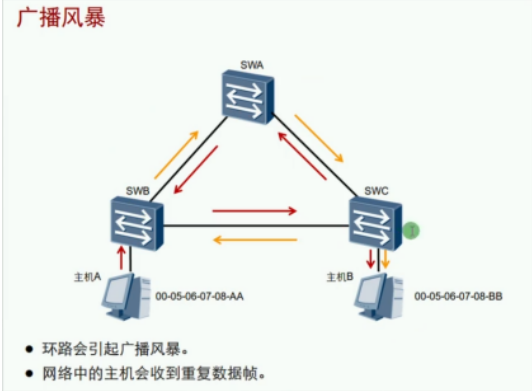

- 网络广播风暴

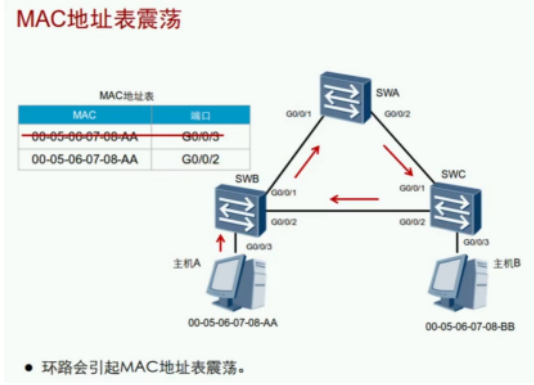

- MAC地址表项不稳定
- 重复的帧拷贝
STP：Spanning Tree Protocol生成树协议 提供两大功能：
| 功能 | 备注 |
|---|---|
| 消除环路 | 通过阻断冗余链路来消除网络中可能存在的环路 |
| 链路备份 | 当正常工作的链路出现问题，激活备份链路，及时恢复网络连通性 |

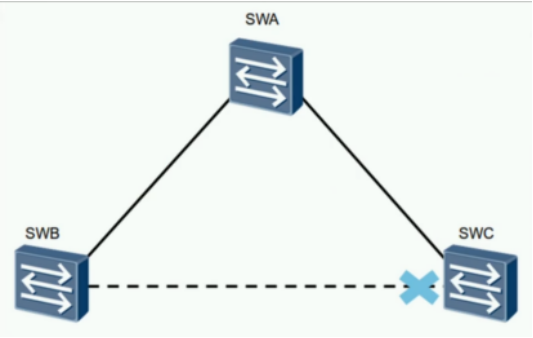

STP操作：通过构建一颗无环的树来消除网络中的环路。

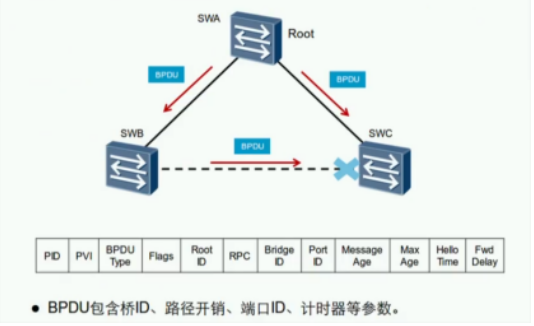

BPDU：Bridge Protocol Data Unit - 桥协议数据单元
- 使用组播地址：01-80-C2-00-00-00
PID：STP的ID（无论是STP、RSTP、MSTP都是STP） PVI：标识使用的是什么模式（STP、RSTP、MSTP）华为默认的模式是RSTP BPDU 类型：
- 配置BPDU：Configuration
- 选举根交换机以及确定每个交换机的角色和状态。
- 在初始过程中，每个桥都主动发送配置BPDU。
- 在网络拓扑稳定后，只有根桥主动发送配置BPDU，其他交换机在收到上游传来的配置BPDU后，才会发送自己的配置BPDU。
- 发送周期为Hello Time。
- 老化时间为Max Age。
- 拓扑变更通告BPDU：TCN BPDU
- 下游交换机感知到拓扑变化时向上游发送的拓扑变化通知。

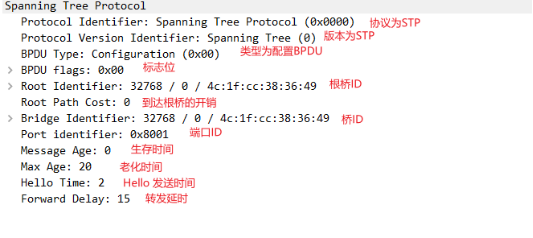

配置BPDU：

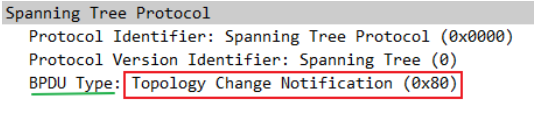

拓扑变更通知BPDU：

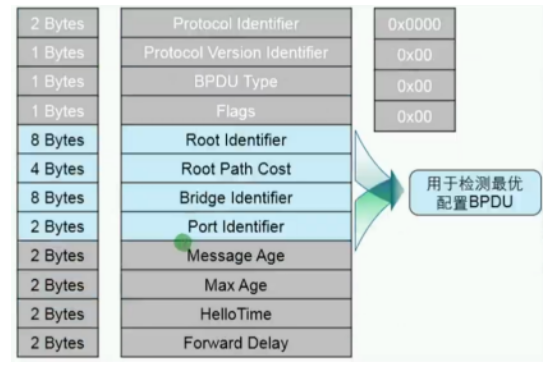

BPDU字段详解：
选举桥角色和端口状态靠该4个字段
| 参数 | 描述 |
|---|---|
| Root ldentifier根桥ID | 发送此配置BPDU的交换机所认为的根交换机的标识 |
| Root Path Cost根路径开销 | 从接收此根桥的配置BPDU的交换机到达根交换机的最短路径总开销（我到根桥有多远） |
| Bridge identifier桥ID | 标识自己的BID |
| Port Identifier端口ID | 发送此配置BPDU的交换机端口的端口标识 |

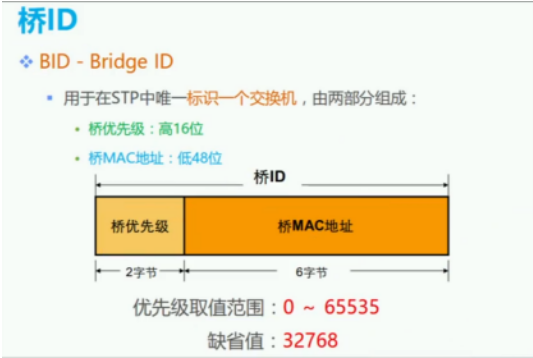

桥ID具体示意
从高位比较再到低位；值越小越优先。（选值4096的倍数）

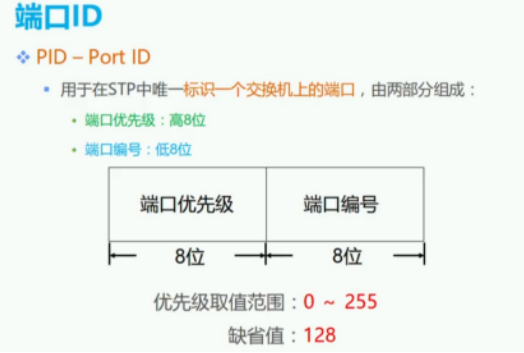

端口ID具体示意
从高位比较再到低位；值越小越优先（端口编号与实际接口无关，选值16的倍数）

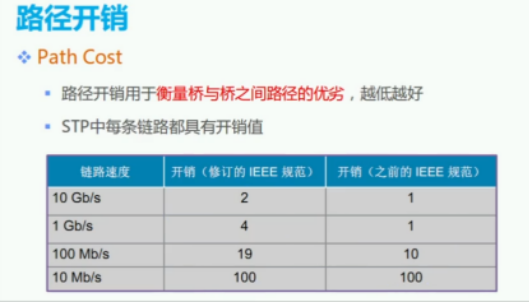

路径开销示意
（98年制定的旧链路开销标准，现在链路的带宽都不止10G，在计算带宽时存在不合理）

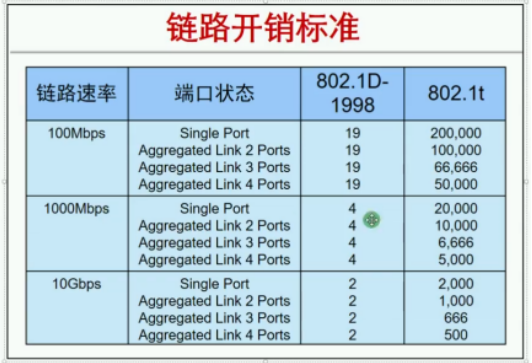

（华为设备现在所支持的链路开销标准802.1t，使用链路聚合的开销=开销标准/链路数量）

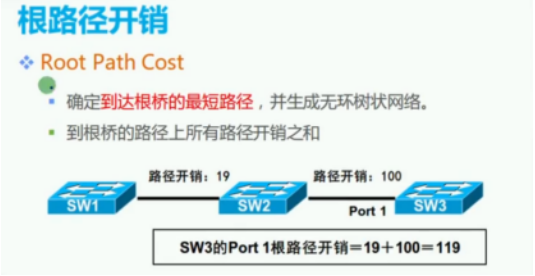

根路径开销示意（由路径开销计算出根路径开销,根桥发出的BPDU开销为0)
（从根桥发出的开销为0，在根据自己所有收到的接口到根桥的开销相加，取最小的开销值，就是根路径开销）

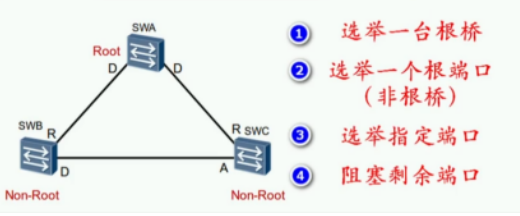

STP选举过程：（在STP中优先级是越小越好）

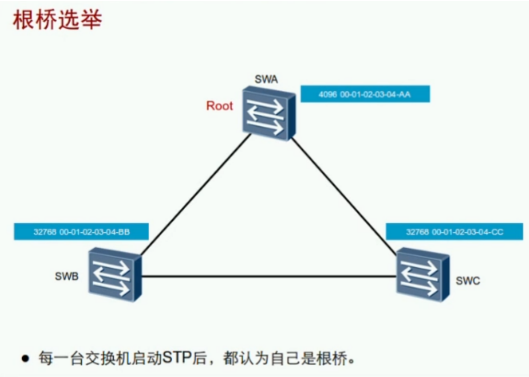

- BID最小的成为根桥（先比较优先级再比较交换机Mac地址）
（开始都会发送BPDU，在收到与自己的参数比较，然后清楚自己的角色）

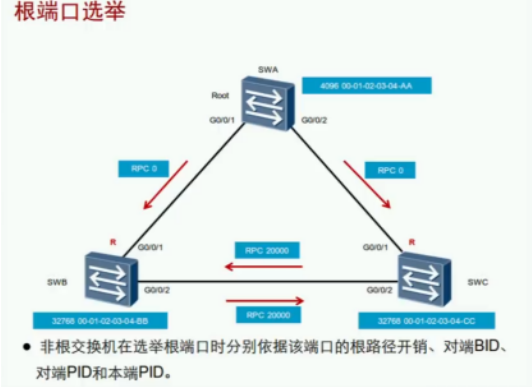

（先看RPC再看对端BID，然后比较对端PID，最后比较本地PID）

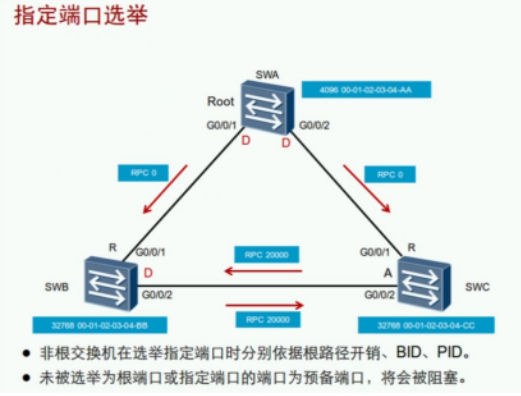

（在每条链路上选举一个指定端口负责数据的收发，“根路径开销”是比较端口的RPC越小越好，所以根桥的端口都是0，为指定端口//当拿一根线插在同一个根桥时，根桥的端口会比较到PID，就不会都是指定端口，其中一个为预备端口状态变成阻塞）
剩下的端口就是预备端口状态为阻塞 STP的端口状态：
| STP端口状态 | 接收BPDU | 转发BPDU | 学习MAC | 转发数据 | 过渡状态 | 稳定状态 |
|---|---|---|---|---|---|---|
| Disabled禁用 | × | × | × | × | × | √ |
| Blocking阻塞 | √ | × | × | × | × | √ |
| Listening监听 | √ | √ | × | × | √ | × |
| Learning学习 | √ | √ | √ | × | √ | × |
| Forwarding转发 | √ | √ | √ | √ | × | √ |
1.禁用 disable 未开启STP协议 2.阻塞 blocking 接收BPDU 3.侦听 listening 接收BPDU 转发BPDU 4.学习 learning 接收BPDU 转发BPDU 学习MAC地址 5.转发 forwarding 接收BPDU 转发BPDU 学习MAC地址 转发用户流量

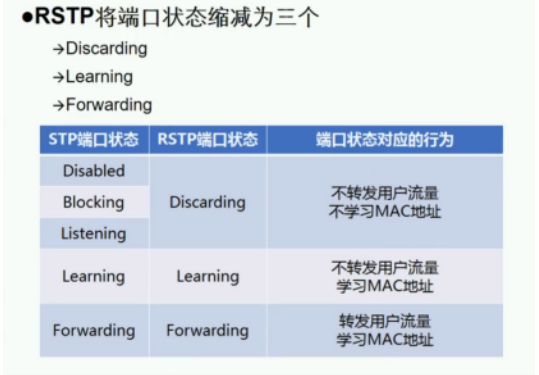

注：华为交换机默认显示RSTP状态，附RSTP状态与STP端口状态对比
STP的计数器：
| 计时器 | 备注 |
|---|---|
| Hello | 2s，根桥发送BPDU的间隔 |
| Forwarding Delay转发延时 | 15s，监听和学习的持续实际（监听到学习需要15S，学习到转发需要15s） |

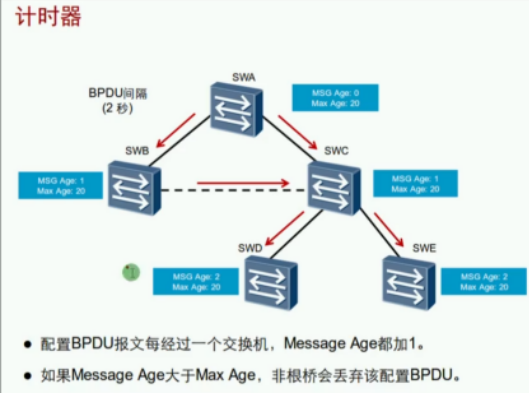

| MSG Age | 当前的年龄，每经过一个设备就加1（从根桥开始为0往下算），最大为20，超过20则丢弃.（不建议接太多设备影响交换机性能） |
| Max Age | 20s，保持阻塞的最大时间（每2秒收到一次，通过比较最后阻塞，若20秒没收到就不再阻塞） |

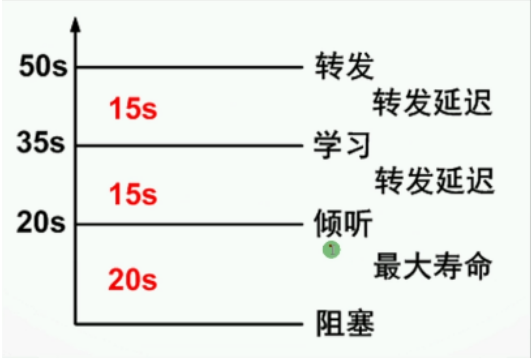

一个预备端口从阻塞状态到转发状态的时间：50S
MSG Age

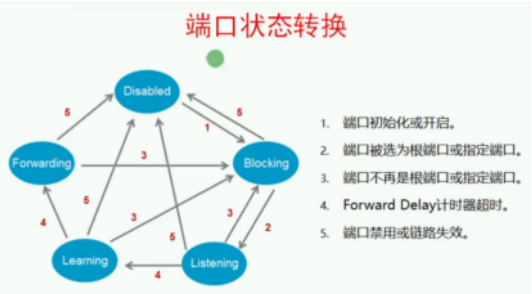

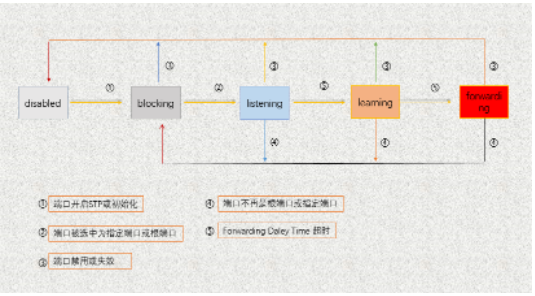

STP的端口状态转换：
STP拓扑变化：

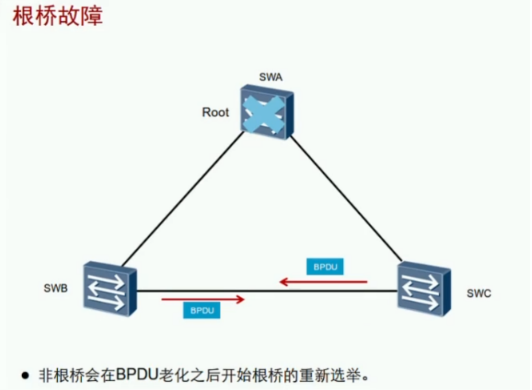

根桥故障需要等待50S，网络才会恢复正常（20S老化时间和30S变成转发状态）

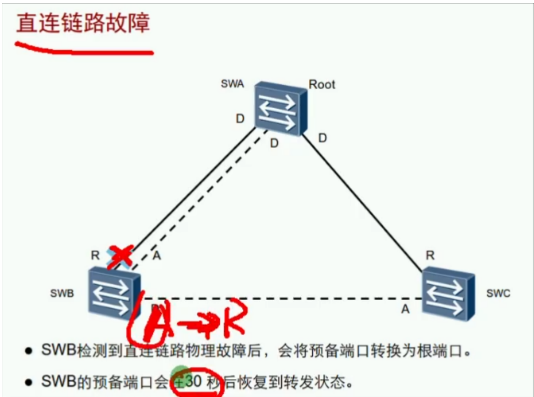

（SWB检测到自己的根端口与根桥断了，立马将预备端口从阻塞状态变成转发状态，需要经过2个forwarding delay阻塞——15s监听——15s转发）这个过程需要30s
（当SWB发生设备故障后，会发出我是根桥的BPDU，SWC收到2个对端发来的BPDU经过比较发现并不是最优的，接收但不会改变该角色，等到老化时间才会改变角色状态）这个过程需要50s

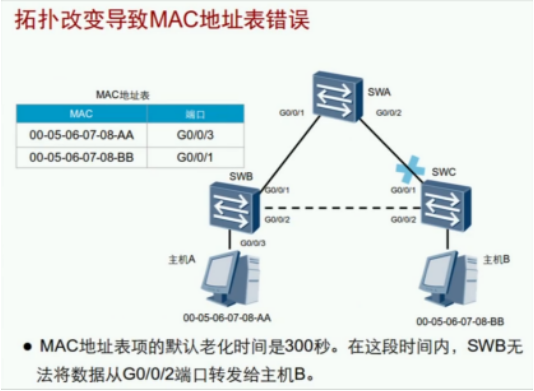

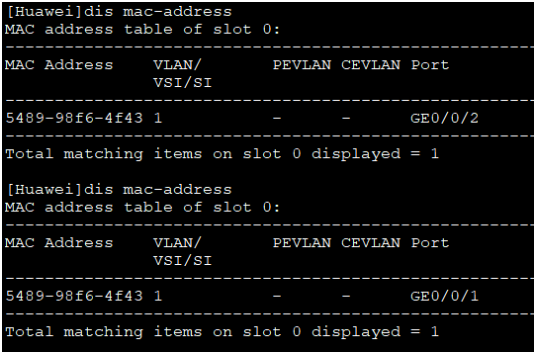

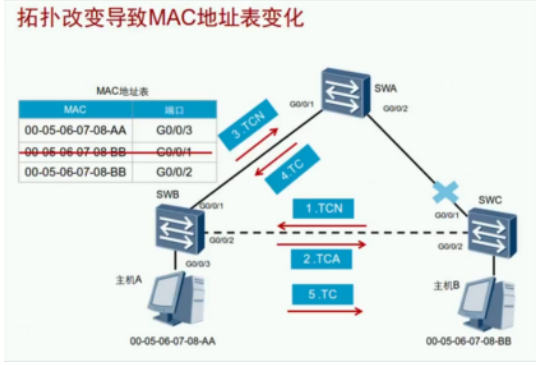

拓扑改变导致MAC地址表错误
MAC地址表老化太长，链路角色变换，但是MAC地址还是原来（要么等待300S或ARP老化）
解决方法：
- 检测到拓扑变化的交换机通过根端口向根桥发TCN，步骤1
- 上游交换机收到TCN后回应TCA，让下游交换机停止发送TCN，步骤2
- 再通过根端口发送TCN直到根桥收到，步骤3
- 根桥通过指定端口发送TC通知所有下游交换机把MAC地址表的老化时间300秒变成15秒。步骤4，5
BPDU字段中的Flags中：
- 1000 0000最高位为1作为TCA
- 0000 0001最低位为1作为TC
STP的配置
| 命令 | 备注 | ||
|---|---|---|---|
| stp mode {mstp \ | stp \ | rstp} | 调整STP的模式，默认MSTP |
| stp priority 4096 | 调整BID优先级值，0~61440，步长为4096的倍数 | ||
| stp root primary / secondary | 自动修改优先级，指定主/备根桥 | ||
| stp pathcost-standard{ dot1d-1998 \ | dot1t \ | legacy } | 配置计算路径开销值得标准 |
| 开销标准： | legacy标准：cost=1~200000，华为私有802.1d标准：cost=1~65535802.1t标准：cost=1~200000000，默认 | ||
| stp cost 10 | 修改STP开销 | ||
| stp port priority 144 | 修改PID优先级，0~240，步长为16的倍数 |
